外墻保溫抹面層由抹面砂漿和增強(qiáng)網(wǎng)組成，抹面砂漿分為底層砂漿和面層砂漿。抹面層施工時(shí)，首先將底層砂漿抹于已經(jīng)安裝好的外保溫板表面，加增強(qiáng)網(wǎng)，將增強(qiáng)網(wǎng)淺抹入底層砂漿，再在之上抹面層砂漿，厚度不得小于3毫米，露紋不露網(wǎng)。

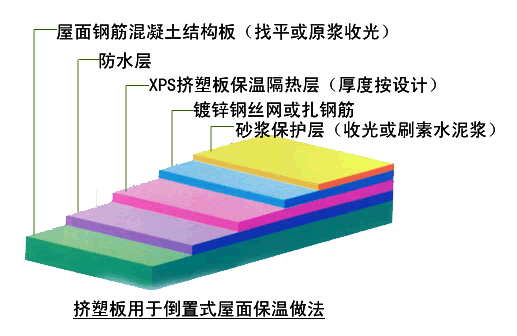

擠塑板抹面砂漿又稱抗裂砂漿或防裂砂漿，對(duì)整個(gè)外保溫系統(tǒng)起著關(guān)鍵作用，為外保溫板建造一道可靠的加強(qiáng)保護(hù)層。開(kāi)裂的抹面層無(wú)法解決外保溫的保溫、隔熱、抗風(fēng)壓、防火、耐凍融、防水、耐候、阻燃、透氣、開(kāi)裂等問(wèn)題。

抹面層開(kāi)裂原因：

1、材料因素。外墻保溫的保溫板密度應(yīng)是18~22kg/m3，有些施工單位會(huì)以次充好，采用18kg/m3以下的保溫板，密度不夠，易導(dǎo)致抹面砂漿層開(kāi)裂;保溫板的自然收縮時(shí)間在自然環(huán)境中長(zhǎng)達(dá)60天，由于生產(chǎn)企業(yè)資金周轉(zhuǎn)和成本控制等因素，陳化時(shí)間不到七天的保溫板就已上墻，這樣的結(jié)果是上墻后的保溫板繼續(xù)收縮，粘附再保溫板上的抹面砂漿層被拉裂;

2、施工技術(shù)?；鶎颖砻娴钠秸冗^(guò)大，采用黏結(jié)劑厚度、多層板、表面打磨找平等調(diào)整方法都會(huì)導(dǎo)致保溫質(zhì)量存在缺陷;基層表面的灰塵、顆粒等妨礙粘貼的物質(zhì)沒(méi)有進(jìn)行界面處理;保溫板粘結(jié)面積過(guò)小，不符合規(guī)范，達(dá)不到粘結(jié)面積的質(zhì)量要求;在暴曬或高溫天氣下進(jìn)行米面砂漿層施工，面層失水過(guò)快導(dǎo)致裂縫產(chǎn)生;

3、溫差變化。膨脹聚苯板和抗裂砂漿這兩層材料的導(dǎo)熱系數(shù)不同，膨脹聚苯板的導(dǎo)熱系數(shù)為0.042W/(m·K)，抗裂砂漿的導(dǎo)熱系數(shù)為0.93W/(m·K)，導(dǎo)熱系數(shù)相差22倍。夏季太陽(yáng)直射在抹面砂漿表面時(shí)，抹面砂漿表面溫度可達(dá)50~70℃，遇突然降雨砂漿面溫度會(huì)降至15℃左右，溫差可達(dá)35~55℃。這種溫差變化和晝夜溫差、季節(jié)氣溫的影響，導(dǎo)致抹面砂漿層發(fā)生變形的量差大，容易產(chǎn)生裂縫。

XPS板和EPS板與粘結(jié)劑粘結(jié)強(qiáng)度測(cè)試，取3種粘結(jié)砂漿對(duì)1塊EPS板、1塊未經(jīng)界面處理的XPS板和1塊經(jīng)過(guò)界面處理的XPS板進(jìn)行粘結(jié)強(qiáng)度測(cè)試。測(cè)試方法參考GB／T30595-2014和GB／T29906-201。未經(jīng)處理的EPS板和XPS板的拉拔粘結(jié)強(qiáng)度雖然都達(dá)到了標(biāo)準(zhǔn)要求，但都不大。另外，EPS板的破壞處基本發(fā)生在EPS板內(nèi)，而XPS板的破壞常發(fā)生在界面上或接近界面的位置。在對(duì)XPS作界面處理后，粘結(jié)性大大改善，其拉拔粘結(jié)強(qiáng)度遠(yuǎn)高于EPS板和未經(jīng)處理的XPS板。EPS板的粘結(jié)性較好，其破壞主要是自身強(qiáng)度較低。XPS板經(jīng)界面處理后，粘結(jié)性能大大提高。因此，只要有效地改善XPS界面，XPS與粘結(jié)劑粘結(jié)性差的問(wèn)題可以得到改善。

XPS板和EPS板的尺寸穩(wěn)定性，取3種EPS板和3種XPS板進(jìn)行尺寸穩(wěn)定性檢測(cè)，6塊保溫板的初始尺寸都為1200 mmx600 mmx30 mm。每種板分為3種條件：(1)不做任何處理，即無(wú)約束狀態(tài)，在環(huán)境中讓其自由變形；(2)用常規(guī)的點(diǎn)框粘結(jié)法將板材固定在混凝土墻體上，板材表面不做任何處理，即“單面約束”狀態(tài)；(3)用點(diǎn)框粘結(jié)法將保溫板粘結(jié)在墻體上，然后在板外表面抹1層抹面砂漿，再用錨栓和玻纖網(wǎng)固定，抹1層抹面砂漿，抹面砂漿厚度35 mm，即“雙面約束’，狀態(tài)。實(shí)驗(yàn)環(huán)境條件為，板材先經(jīng)過(guò)5次熱一冷循環(huán)(升溫至50℃，保持8 h，再降溫至一20℃，凍16 h，為1次循環(huán))，再在常溫環(huán)境下放置28 d，測(cè)試其前后尺寸變化。3種EPS板的尺寸變化率都較小，3種XPS板的尺寸變化率比EPS板的大些，但是在經(jīng)過(guò)約束處理后，XPS板和EPS板的尺寸變化率差距開(kāi)始縮小，基本接近。這說(shuō)明，在正確的施工方法和良好的養(yǎng)護(hù)條件下，XPS板的尺寸變化可以得到緩解。另外，有文獻(xiàn)嘲表明，XPS板的彈性模量小于20 MPa，遠(yuǎn)小于聚合物水泥砂漿的彈性模量(13 000—20 000MPa)。因此，在正常的施工條件下，XPS板的尺寸變形問(wèn)題也可以得到控制。
